產品介紹

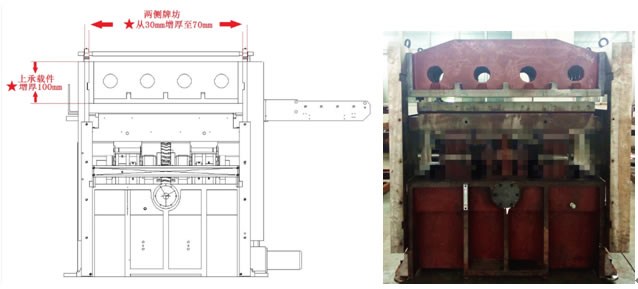

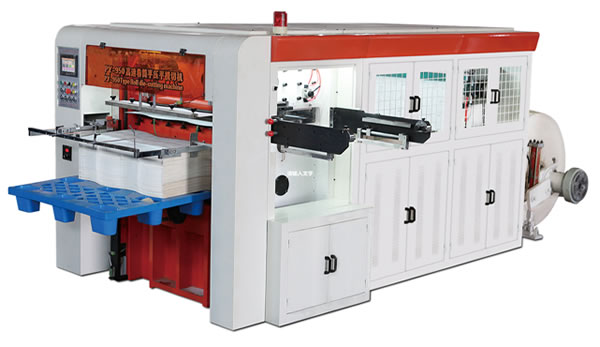

PY-950/1200全自動卷筒高速平壓平模切機（深壓紋機型）在普通機型的基礎上通過各部件的強化加固來達到深壓紋所需的設備強度。此設備是模切、壓痕、壓紋淋膜紙、白卡紙、牛皮紙等各種紙張的專業設備，適用于紙杯、紙盒、藥盒、手提袋等所有紙類包裝產品。本機采用微電腦控制、伺服驅動定位、交流變頻、自動計數、氣動鎖板、光電糾偏、氣動離合制動、稀油集中潤滑、自動液壓上下料、過載保護及獨特的蝸輪蝸桿傳動結構，實現了退紙、送紙順暢、定位準確、收料整齊。設備所有關鍵部位及控制系統采用進口產品、精密裝配，保證了設備運行時模切壓力穩定、定位準確、運行平穩、安全可靠。
技術參數:
|
型號 |
PY-950 |
PY-1200 |
|
模切精度 |
± 0.10mm |
|
|
模切速度 |
90-140次/分鐘 |
|
|
最大模切面積 |
950 x540mm 950 x640mm（加寬） |
1200 x650mm 1200 x750mm |
|
最大送紙寬度 |
950mm |
1200mm |
|
適用材料 |
100-800g/m2 淋膜紙、白卡紙等 |
|
|
最大模切壓力 |
250T |
|
|
總功率 |
11KW |
11KW |
|
重量 |
7T |
7.8T |
|
包裝尺寸 |
4200 x 2100 x 1850 mm |
4200 x 2300 x 1850 mm |
|
工作壓力 |
Air pressure 0.5-0.7Mpa (Need to buy compressor) |
|
主要特點:
1。設備工作額定速度為90-140次/分鐘，國內目前平均水平為120次/分鐘；可對各種淋膜紙、白卡紙、瓦楞紙等進行模切、壓痕、壓紋。

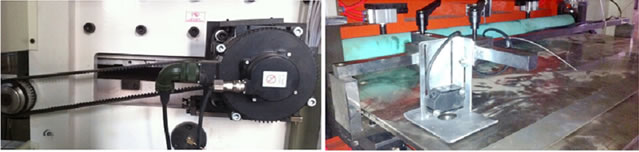

2.伺服電機送紙，保證送紙穩定精準；以及光電跟蹤檢測裝置，保證紙張定位精度。
3.電控系統采用PLC和人機界面HMI控制，配有各種安全保護裝置，發生故障時聲光報警并自動停機。
4.采用蝸輪蝸桿式結構，模切壓力大又均勻，補版較少；壓力大小由人機界面調節，操作簡單、精準。
5.設備主體內部自動油循環潤滑，缺油報警保護，保證運行平順，延長設備壽命。
6.模切部版框氣動鎖緊系統，方便操作，模切版由臺灣定做，精準耐用。
7.氣動離合器制動，能給予啟動停止保護；采用飛輪帶動，放大模切壓力。
技術改進及優越性：

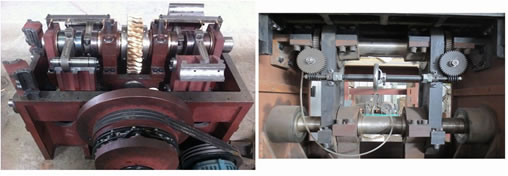

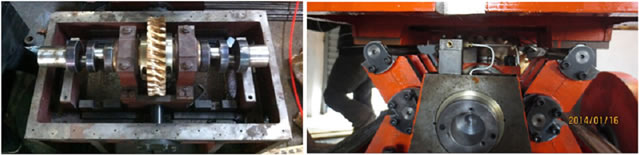

1。PY-950/1200采用蝸輪蝸桿傳動系統，較之前設備的偏心連桿式，模切壓力增大，工作壓力穩定。
2.PY-950/1200采用觸摸屏點動方式通過壓力調節電機來微調模切壓力，并且模切具體壓力顯示在觸摸屏上，較之前設備通過齒輪手動和螺絲調節壓力，使得壓力調節簡便、精確、直觀。

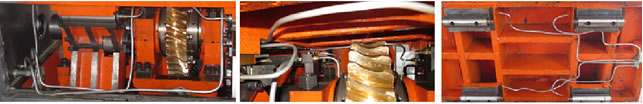

3.PY-950/1200主機內部采用封閉式油循環潤滑系統，并設有流量監測報警系統(國內首家裝備此裝置），能有效地延長設備壽命，預防設備缺油導致故障。

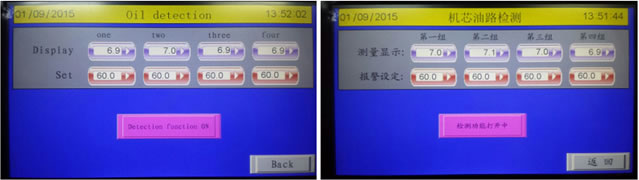

4.設備機芯主體部分采用油路檢測系統，如機芯運行出現故障，參數超過設定值，設備自動報警停機。

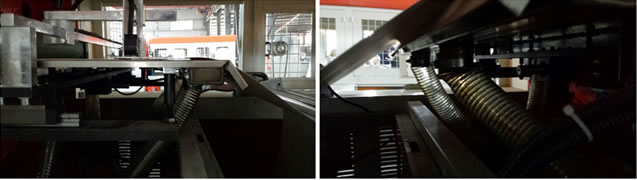

5.增加送紙下吸風裝置，國內目前首家并唯一一家增加此裝置的廠家，保證在高速運行下送紙的平穩。
6.設備針對印刷品質的不同特別設計了兩套運行程序，模切更加實用、精準，實現了一機多程序。

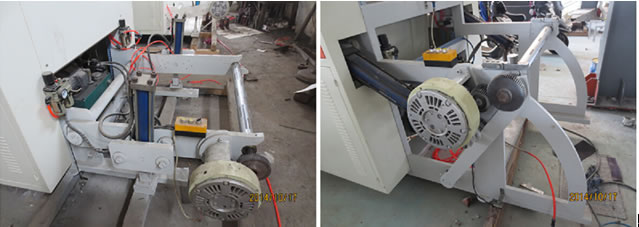

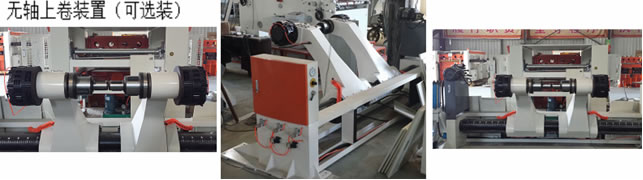

7.PY-950/1200卷筒紙裝卸部分采用液壓下頂方式，較之前的上拉方式承重更大，操作更快捷、簡便。
8.PY-950/1200卷筒紙裝卸部分采用液壓下頂方式，較之前的上拉方式承重更大，操作更快捷、簡便。
配置清單：
|
電機 |
主電機 |
中國品牌(CHINA) |
|
伺服電機 |
日本安川(JAPAN) |
|
|
步進電機 |
中國SOYO(CHINA) |
|
|
壓力電機 |
中國品牌(CHINA) |
|
|
電器
|
伺服驅動 |
日本安川(JAPAN) |
|
PLC |
韓國LG(KOREA) |
|
|
變頻器 |
韓國LG(KOREA) |
|
|
低壓電器 |
韓國LG(KOREA) |
|
|
光電開關 |
韓國AUTONICS(KOREA) 日本PANASONIC(JAPAN) |
|
|
氣動
|
主要?dú)鈩?dòng)部分 |
臺灣MINGMAN SHAKO (TAIWAN) |
|
其他氣動部分 |
國內知名品牌(CHINA) |
|
|
氣動離合器 |
中國品牌(CHINA) |
|
|
軸承
|
主要部分 |
NSK，SFS等 |
另可根據客戶要求定做不同寬幅，不同配置的設備。
